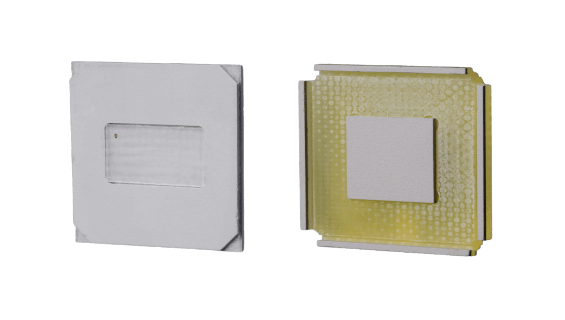

Clean Pad

产品特色
  • 分为沾黏样式研磨样式
  • 可依客户的封装方式进行客制化设计
  • On line 清洁pogo pin
  • 稳定测试良率
  • 降低人员清针频率

产品说明

我们的 Clean Pad 由具备完整自主设计与生产能力的专业团队打造,根据客户提供的 Socket drawing、IC drawing 及测试条件,进行符合客户需求的定制化设计,满足各类应用需求。经实测数据与客户验证,品捷 Clean Pad 具备优异的清洁效果,使用寿命可达 1500 次 touch down,无残留、不伤针尖,具备高续航能力,可有效减少停机时间,提升整体生产效率。

为避免受潮或环境温度影响,品捷出货时采用防静电真空包装方式,确保 Clean Pad 维持最佳状态,并建议开封后存放于氮气柜或防潮箱中,以延长产品保存期限与使用稳定性。

Why Clean Pad

在 IC 测试过程中,Pogo Pin 针尖长时间处于不同温度、湿度及通电环境下,容易因沾锡、积碳等异物影响,导致接触阻抗上升,进而产生接触不良或测试异常问题。使用 Clean Pad 进行自动清洁,可有效取代人工清洁,避免因人员操作差异造成的影响,提供高效、稳定的清洁效果,全面提升测试质量。

✔ 降低接触失败率
✔ 延长 Socket 使用寿命
✔ 提升测试良率与稳定性

兼容各类 IC 封装类型 (Compatibility)

针对不同封装 Type 产品在厚度、Pogo Pin 针型尺寸及 Socket 设计上的差异,品捷已能精准掌握各项设计参数,提供定制化 Clean Pad 解决方案。

依据客户提供的 IC 封装类型、SOCKET drawing、KIT drawing 进行设计,确保清洁性能与测试稳定性。目前可支持的封装应用类型包含常见的 QFN / BGA,以及目前正积极开发中的 QFP 封装,以满足更多元的测试需求与未来市场趋势。

Clean sheet Datasheet (Si6000)

Si6000 Clean Sheet 适用温度范围:-40°C ~ 200°C,展现出优异的高温耐受性与稳定的清洁性能,可有效提升清洁效果,减少 pin 针与弹簧针的损伤,延长测试设备使用寿命。

温度验证

Temperature verification

在连续 30 天、125°C 高温测试条件下,Si6000 Clean Sheet 在测试前(左图)与测试后(右图)的表面几乎无明显变化,显示本产品具备优异的耐热性与稳定性,适用于高温制程与长时间使用环境。

清洁效果

Cleaning effect


针对两家客户产品在使用 Clean Pad 清洁前后进行性能对比测试,并分别观察其 25 天内的表现:

  • K 公司 M 产品:
    使用 Clean Pad 清洁前(蓝线)与清洁后(红线)的表现几乎重叠,显示清洁后效果稳定一致,可有效维持高水平运行状态。
  • S 公司 M 产品:
    绿线为使用 Clean Pad 清洁前,红线为清洁后。数据显示清洁后性能稳定维持在高水平,差异明显且趋势平稳。


    Clean sheet Datasheet (WA6000)

    WA6000 Clean Sheet 适用温度范围:-20°C ~ 140°C,具备良好的耐热性与稳定清洁力,可有效提升清洁效果,对 pin 针损伤较小,延长测试设备使用寿命。

    温度验证

    Temperature verification

    在连续 30 天、110°C 高温测试条件下,WA6000 Clean Sheet 在测试前(左图)与测试后(右图)的表面几乎无明显变化,显示本产品具备优异的耐热性与稳定性。

    清洁效果

    Cleaning effect


    分别针对 M 客户与 S 客户提供的 A 产品进行为期 20 天的清洁前后性能测试:

    • M 公司 A 产品:
      蓝线代表使用 Clean Pad 清洁前状态,橙线为清洁后结果,可明显看出清洁后性能显著提升且稳定。
    • S 公司 A 产品:
      同样地,红线显示使用 Clean Pad 清洁后的状态,相较于清洁前的蓝线,在各周期中均维持高效能水平,显示本产品具备优异且一致的清洁能力。



Clean Pad 案例分享:提升测试良率,稳定量产品质

某半导体封测厂针对其 FT(Final Test)站点进行 Clean Pad 实验验证。初期连续 5 个 Lot 的测试中,First Yield 落在 85%~93% 之间,良率波动较大,且需依赖多次 Retest(RT)才能达到最终标准。

在导入 Clean Pad 并启用 Auto Clean 机制后,从 After(1 lot)起即观察到明显改善 —— First Yield 提升至 94.97%,后续更稳定维持在 96%~98%。最终良率(Final Yield)亦持续保持在 98.5% 以上,有效降低重测次数与测试时间浪费。


Clean Pad 导入后成果:
  • 减少 Pogo Pin 异物堆积,避免接触不良
  • First Yield 提升 5%~10%,测试稳定性显著提升
  • 减少重测次数(RT 次数稳定为 2)
  • 清洁频率设定为每小时 1 次,每次清洁 5~10 下


Clean Pad 常见问题 (FAQ)


Q:Clean Pad 可制作的尺寸范围是多少?

品捷可根据 IC 与 Socket 尺寸进行定制化设计,目前最小可制作 1.5mm 尺寸的 Clean Pad。

Q:Clean Pad 的材质是什么?


  • Clean Sheet:品捷采用黏附式设计,利用测试原理穿透并接触内层 SiC 进行清洁,适用耐温范围为 –40°C 至 200°C。
  • Clean 背盖:采用 FR4 材质,具备更高硬度、耐压性与耐热性,平整度优于市面其他方案,确保测试稳定性与使用寿命。

Q:Clean Pad 的使用寿命有多长?

Clean Pad 的寿命会依实际测试环境而有所不同。根据客户回馈,约可达 1,500 次 Touch Down,并能维持良好的清洁效果与稳定性。


Q:不同类型与材质的 Pin,是否需要不同的 Clean Pad 设计?

是的。Clean Pad 会根据 Pin 类型进行相应设计调整,以确保最佳清洁效果,同时兼顾测试良率与产品寿命。

Q:设计 Clean Pad 需要提供哪些信息?

由于品捷 Clean Pad 皆为定制化设计,若您能提供以下相关 Drawing 信息,将有助于我们更快速、精准地为您规划最佳方案:

  • IC Drawing
  • Socket Drawing
  • Kit Drawing
  • Test Temperature

Q:Clean Pad 适用于哪些封装类型?

品捷可协助客户定制适用于不同封装类型的 Clean Pad,例如 QFN、BGA 及 QFP 等。

产品规格

清洁片 数据表(WA6000)

表面 SEM 照片

清洁片 数据表(Si6000)

表面 SEM 照片

Clean sheet Datasheet(WA6000) Surface SEM photo





Clean sheet Datasheet(Si6000) Surface SEM photo





表面 SEM 照片 截面 SEM 照片 表面 SEM 照片 截面 SEM 照片
Surface SEM photo Cross-section SEM photo  Surface SEM photo  Cross-section SEM photo



Si6000 卤素四项报告

Si6000 卤素四项报告 Si6000 卤素四项报告

Si6000 卤素四项报告 Si6000 卤素四项报告

Si6000 硅氧烷报告

Si6000 硅氧烷报告 Si6000 硅氧烷报告

Si6000 硅氧烷报告 Si6000 硅氧烷报告

WA6000 SGS 检验报告

WA6000 SGS 检验报告


背盖基板材质(G11)

JIS 等级
EL-GEH
NEMA 等级
G11
UL-94 等级
94V-0
MIL-P 等级
18177C -GEE
树脂与基材
环氧玻璃纤维布
贯层 1 分钟耐电压 (KV/mm)
15 ~ 20
贯层破坏电压 (KV/mm)
25 ~ 35
沿层 1 分钟耐电压 (KV/mm)
25
沿层破坏电压 (KV/mm)
45 ~ 60
体积固有电阻 (Ω·cm)
5 x 10 13
表面固有电阻 (Ω)
5 x 10 14
拉伸强度 (kg/mm2)
30 ~ 32
弯曲强度 (kg/mm2)
35 ~ 45
压缩强度 (kg/mm2)
35 ~ 45
冲击强度 (kg·cm/cm2)
70 ~ 80
比重
1.9 ~ 2.1
硬度 (HR-R)
130 ~ 135
颜色
浅黄色
吸水率 (%)
0.14
耐热性 (°C / 2Hr)
200 ~ 210
阻燃性
不燃

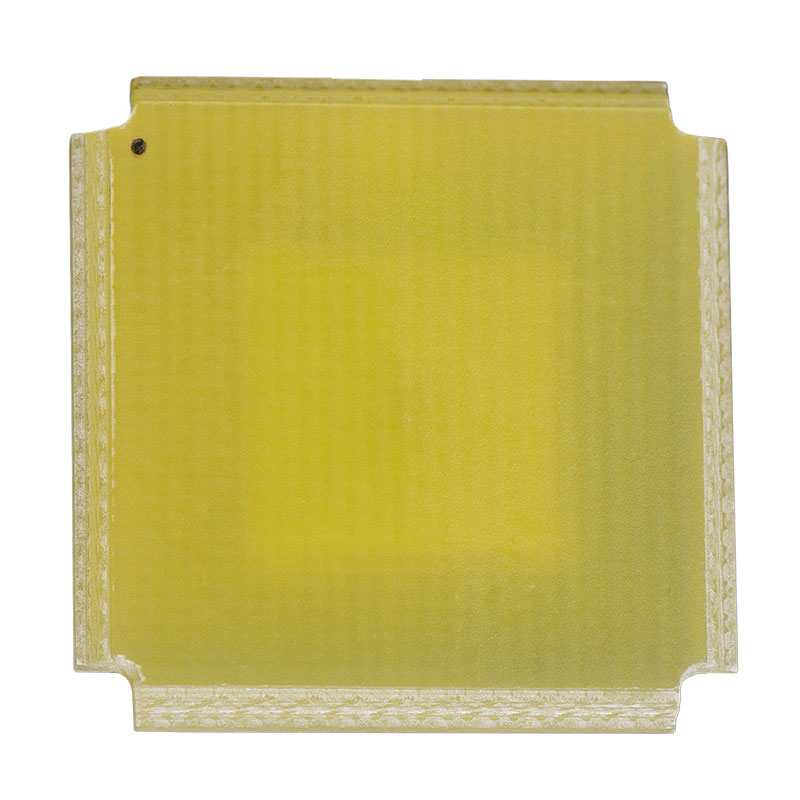

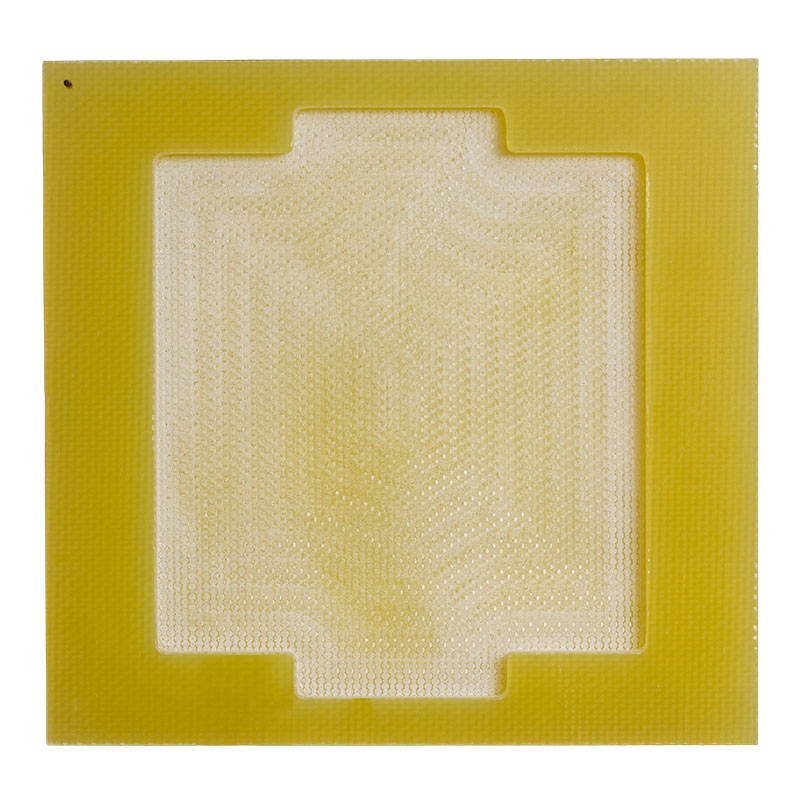

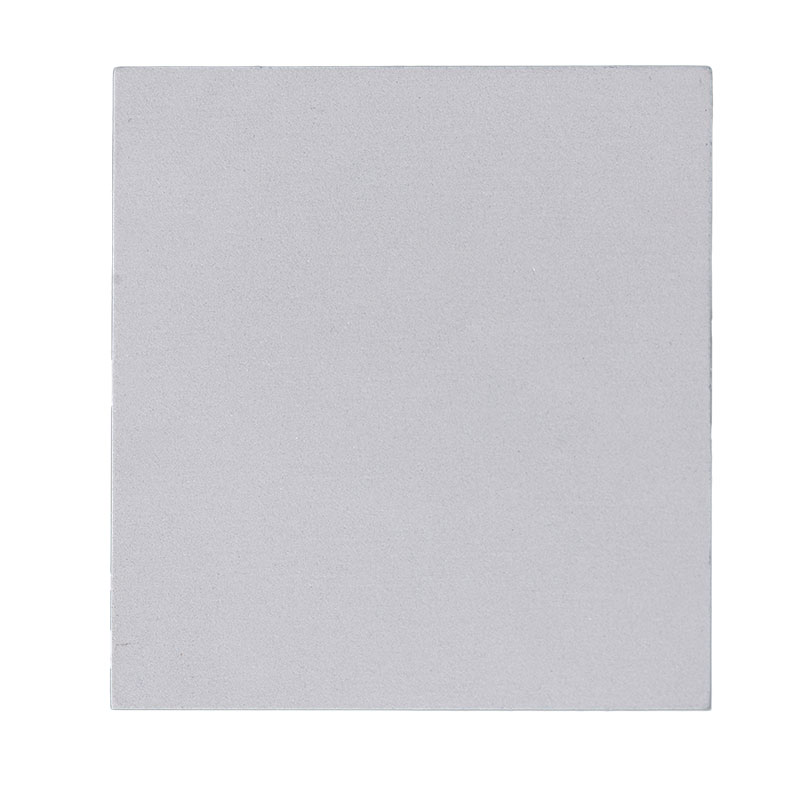

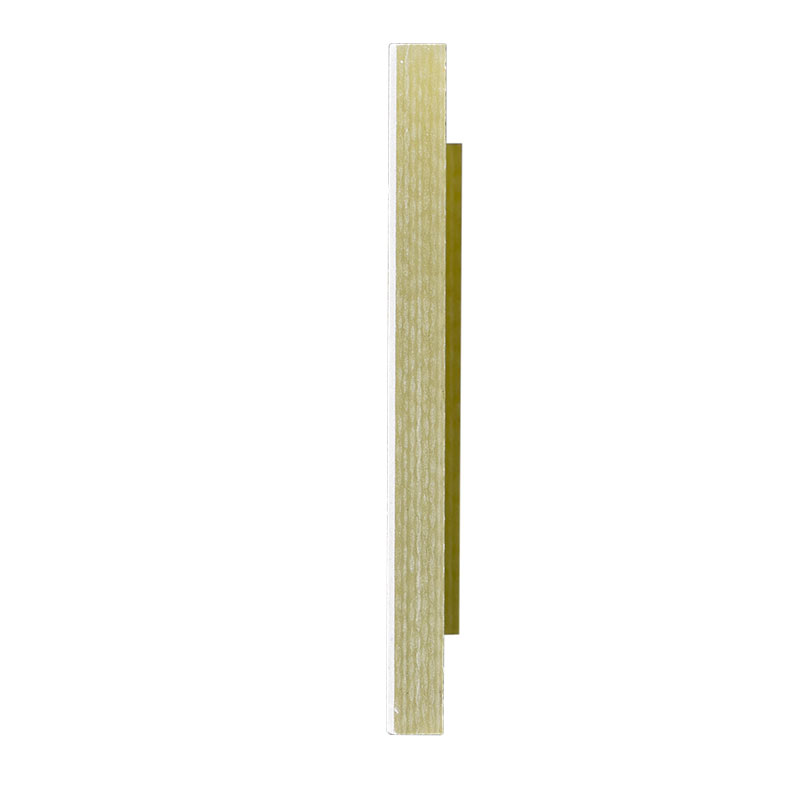

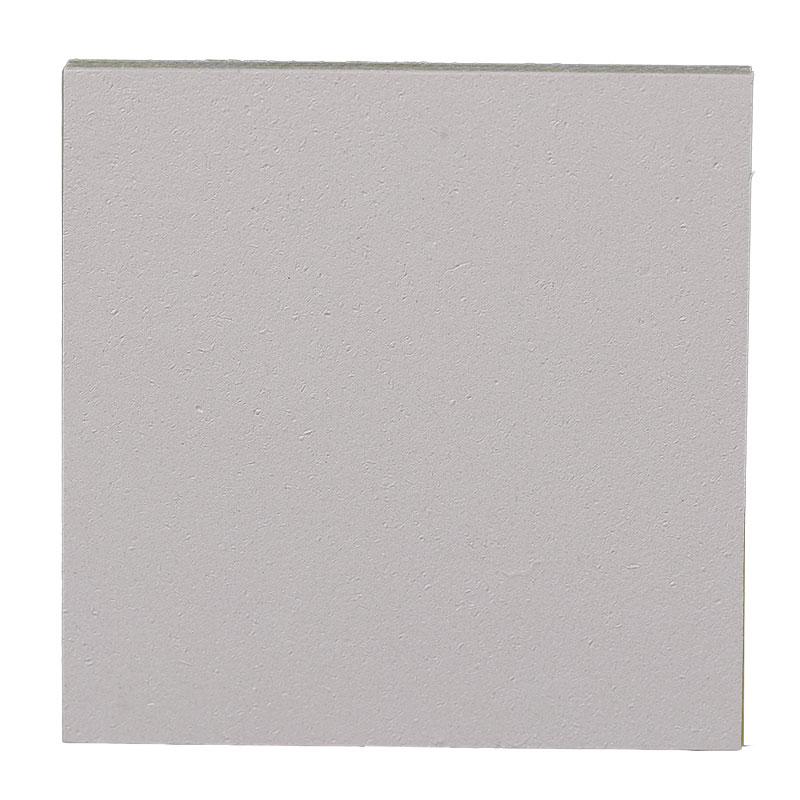

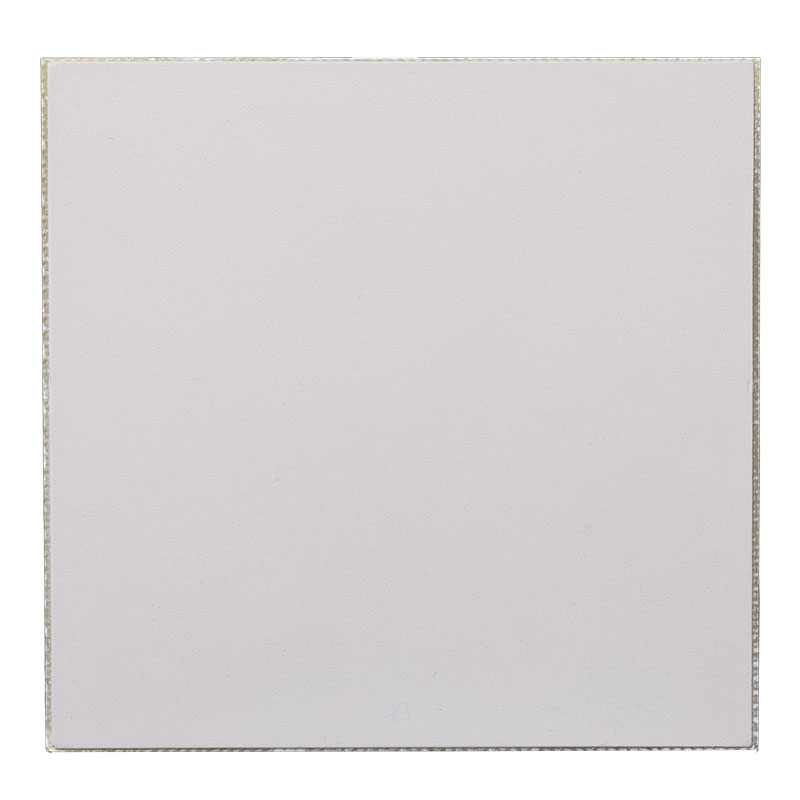

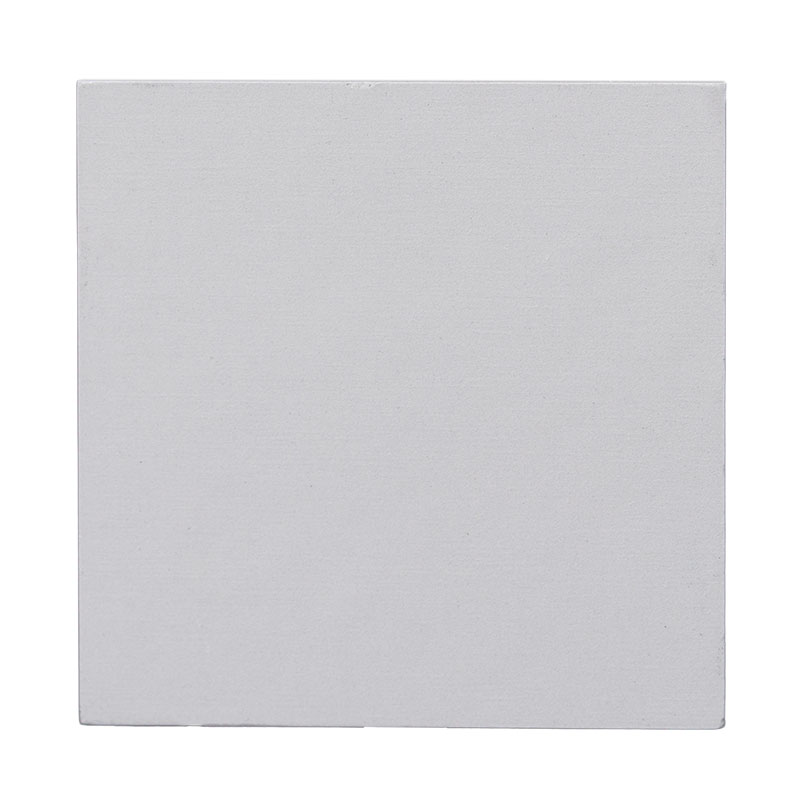

客制化设计

类型

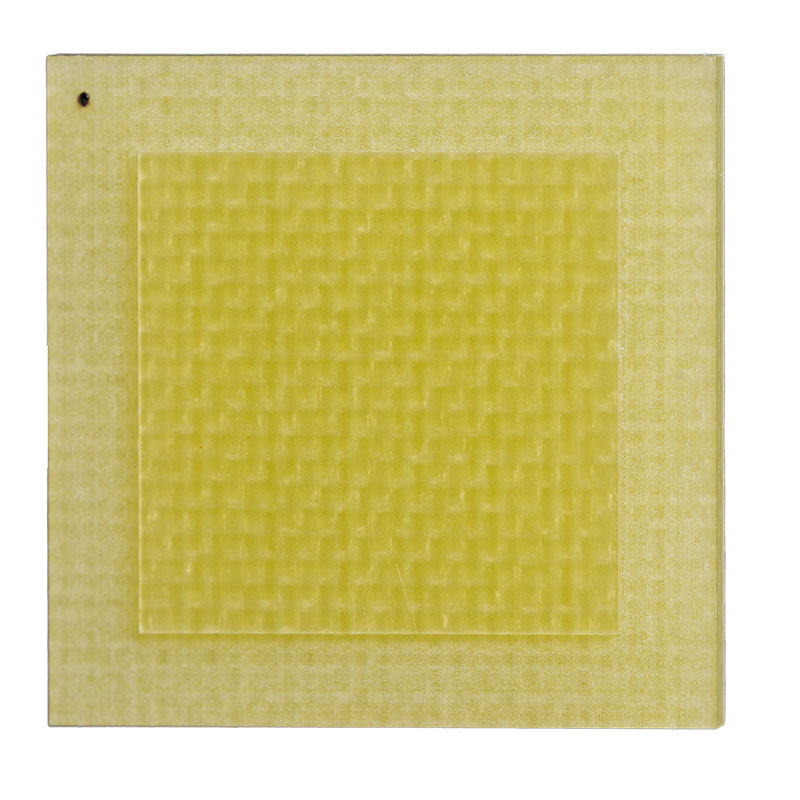

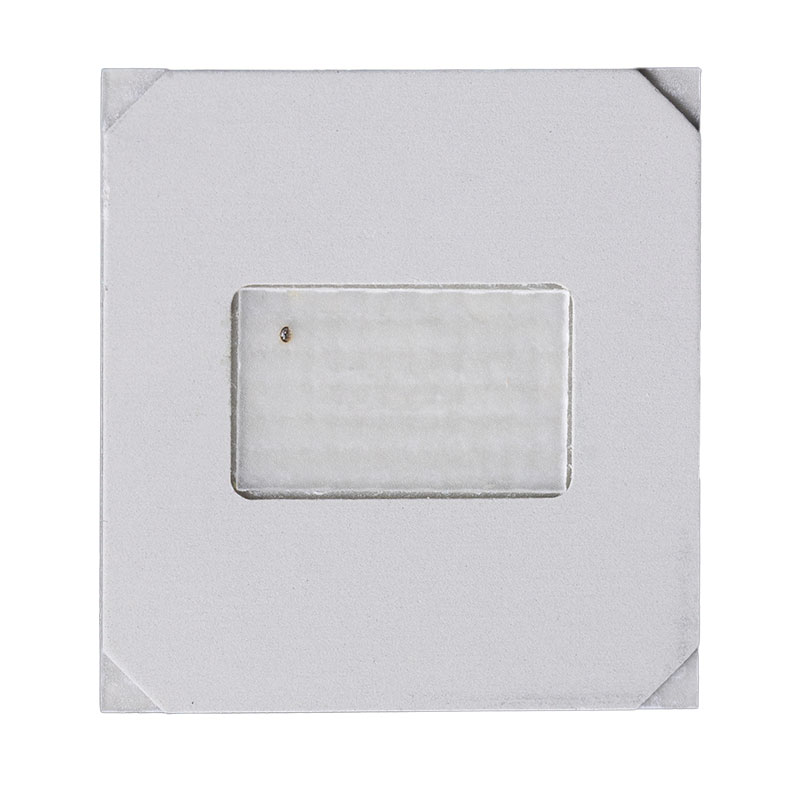

正面

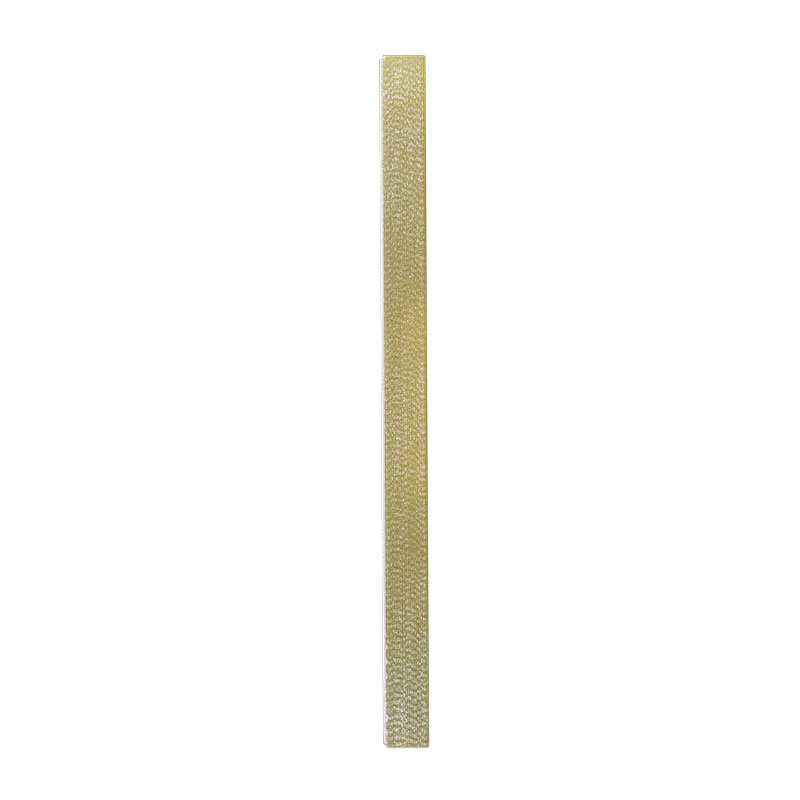

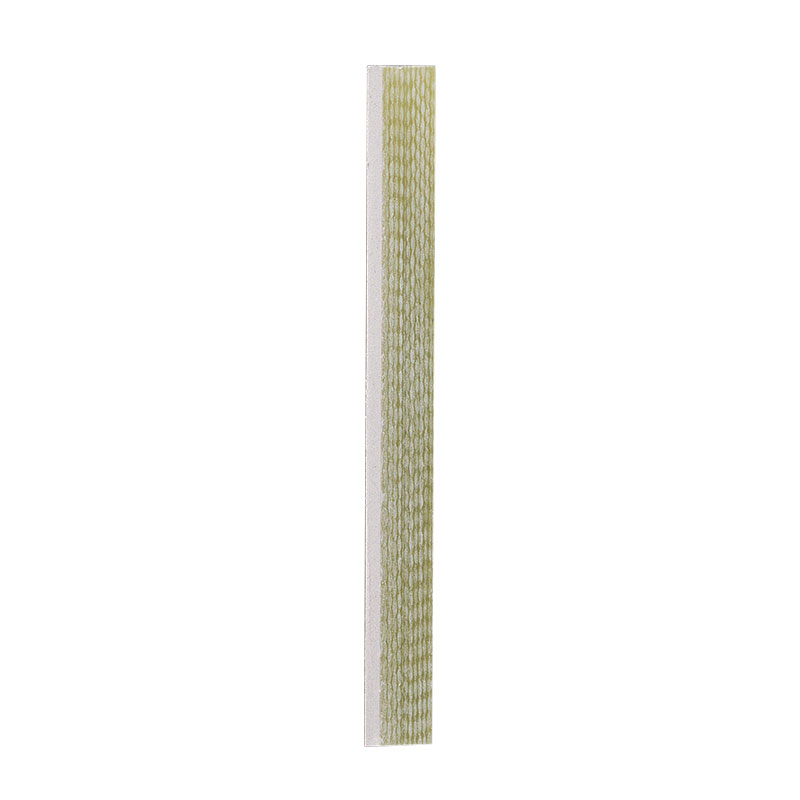

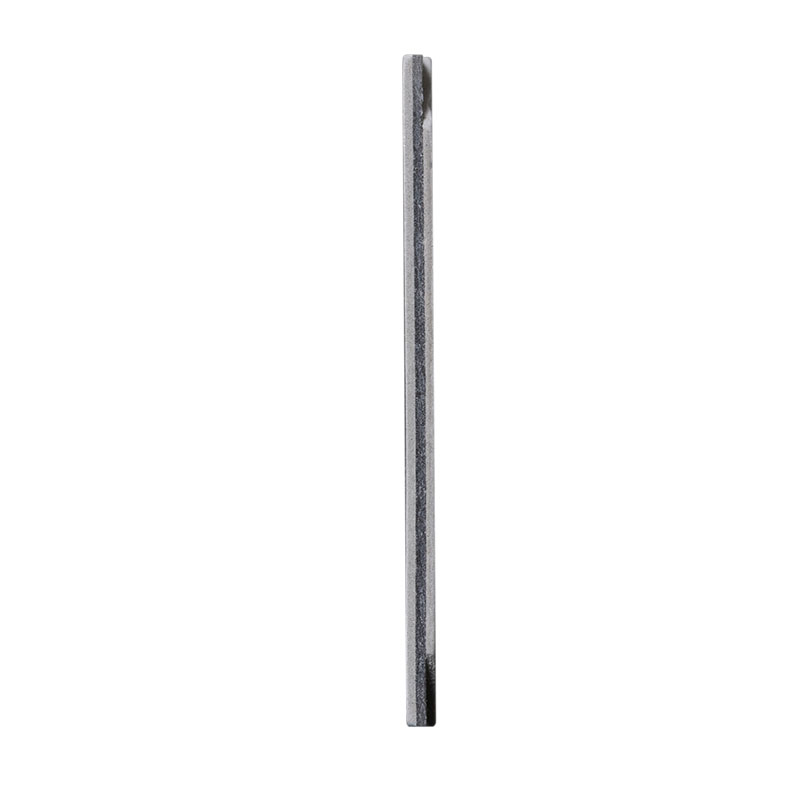

侧面

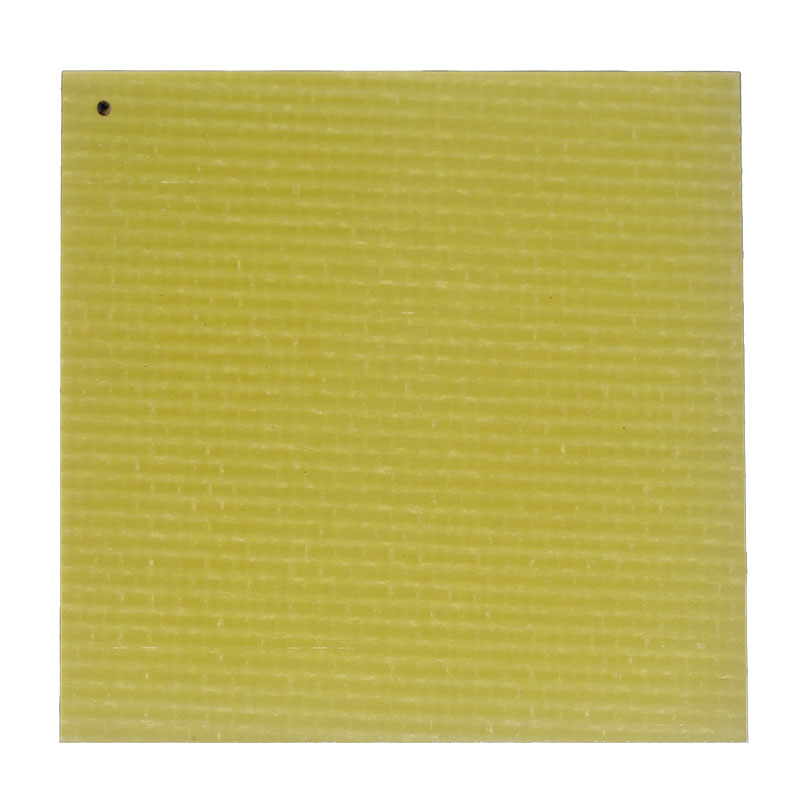

背面
产品设计说明
Single Side
For QFN/BGA Package
网通服务器及一般用途 IC 均适用,设计用途上采用最佳行程的 Contact Socket PIN Clean,可避开基板被动元件及散热片

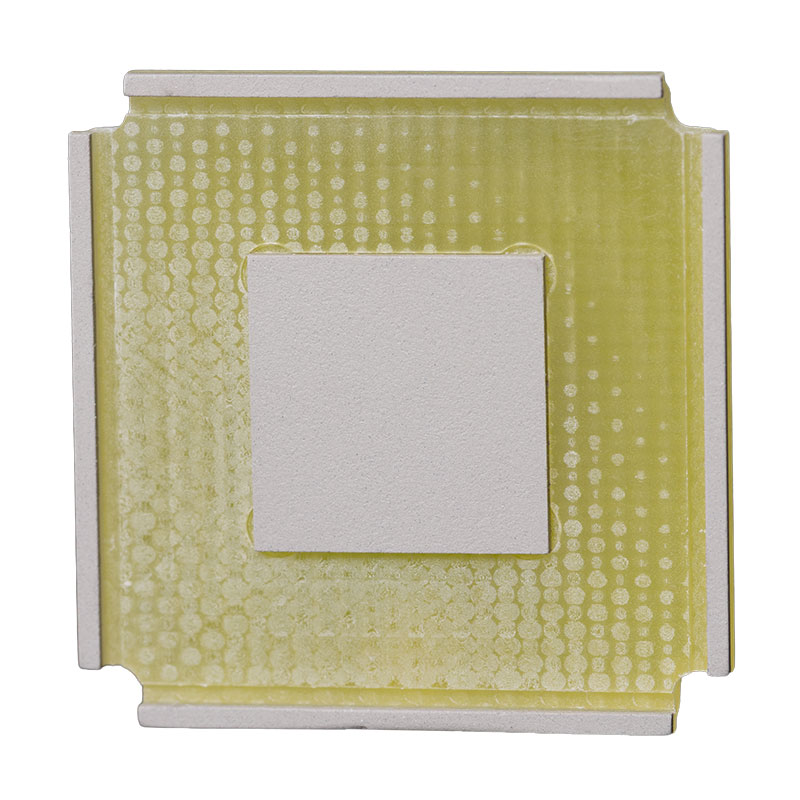

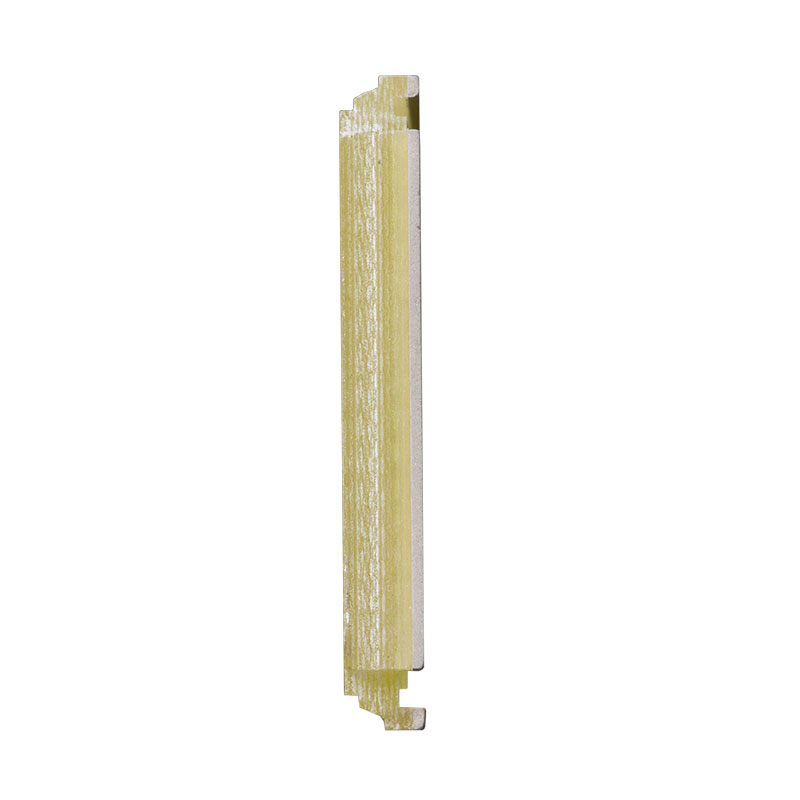

Double Side
For PoP Package
产品设计采用双面清洁层,使上下 Socket Pin 在动作过程中同步清洁,并可依据 Handler 及 Handler KIT 的吸取位置进行避让
QFP/LQFP Package
清洁层设计与 IC 引脚及 Socket Pin Contact 相匹配,其动作原理亦进一步强化 Clean Unit 引脚的清洁效果
